DVP400HD-M网络分布式处理器
1.1、DVP网络分布式处理器系列简述
现代指挥调度中心或智能监控中心,有海量的各种信号源并对各种信号源进行上大屏幕统一显示的同时也要求更多的共享和交互,采用传统矩阵的线缆传输方式变得非常昂贵且不实用。以现有的千兆IP 网络为传输平台,结合成熟的数字视频压缩传输技术,实现视频监控图像及各种信号远程传输和灵活共享的IP 视频解决方案是一种经济而有效的手段,并已成为数字化视频监控领域的主流应用方式。
威视讯达(VISIONSTAR)开发出基于IP媒体流传输与处理的显示系统,该系统与传统处理系统的最大区别在于它是一种全数字化网络化的处理系统,也就是信号在传输和显示过程中都是以数字量的形式存在,由各种IP编码器、IP管理主机及软件、虚拟显示插件(软体)和千兆网络交换系统构成整个数字化网络处理系统,整个系统可以采用一体化或分布式结构,各设备之间的连接完全通过千兆网络实现音视频信号、各种视频信号和控制协议的传输。针对大型图像处理系统如:监控中心、指挥中心、调度中心等多类型、多数量信号处理、多数量显示单元的应用需求,威视讯达的IP媒体流系统将提供更强的稳定性、更好的可扩展性、更便捷的易用性、更多种的兼容性的最佳解决方案;
威视讯达(VISIONSTAR)DVP系列网络分布式处理器不仅拥有专利的电脑IPSCREEN技术,通过千兆的网络实现实时显示高清电脑信号,同时支持各种H.264、MPEG-2/4、MJPEG等格式的数字IP摄像头的直接接入和处理功能,通过不同的组网方式,几乎可以接入无限数量的IP电脑信号和IP 视频信号源。威视讯达的DVP 系列 网络流分布式器将适应交通、公安、平安城市等众多行业大批量视频监控需求发展的趋势,为各类监控和指挥中心的IP 电脑和视频监控提供了完美的传输与显示的解决方案。
1.1.1设备外观和接口
1、产品LOGO 2、设备状态指示灯(运行、硬盘、网络1、网络2、电源) 3、机箱拉手

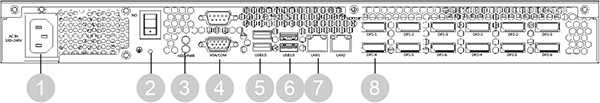

1、电源 | 2、设备开关/接地螺钉 | 3、状态显示灯(硬盘、电源) | 4、VGA/COM接口 |
5、2个USB3.0接口 | 6、2个USB2.0接口 | 7、网络1/网络2 | 8、DP接口(1-4) |
1.2、应用环境
![]() | ![]() |

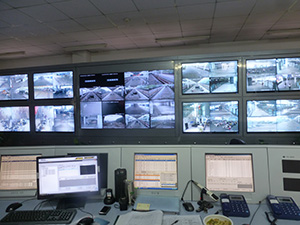

指挥中心 | 监控中心 |

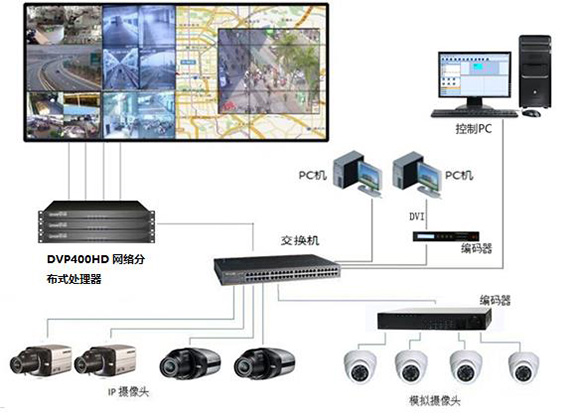

1.3、系统连接图
1.4、DVP网络分布式处理器功能特性:
分布式架构
• 全数字化网络交换技术,分布式图像处理架构,可以任意级联可实现256通道输出。
单路信号具备独立通道处理和传输能力,输入/输出接口通过网络形式扩展,可随意选择增加输入还是输出接口,接口能力不受限(取决于网络带宽承载),支持任意规模的分布式显示墙。可实现快速故障维护。
高清信号显示处理能力
• DVP网络分布式处理器系统采用业界领先的自主PROLAN处理引擎技术
• 信号采集、传输、显示全程数字化处理,传输距离不影响图像显示质量。
• 单屏最大可以开启16个视窗。
• 同一信号源可在多个不同的显示屏终端上同步显示,支持远程指挥中心/控制室平台多个大屏幕系统之间信号源共享显示。
IP流媒体视频显示功能
• DVP网络分布式处理器可实现H.264、MJPEG、JPEG-2/4等编码格式IP流媒体视频的直接接入和处理显示
• 支持CIF、D1、等IP摄像机。
• 支持多路不同厂商的IP摄像机流媒体信号以任意大小、任意位置、任意叠加方式多画面实时显示。
IP流电脑显示功能
• DVP网络分布式处理器可实现H.264、MJPEG、JPEG-2/4等编码格式IP电脑媒体流的直接接入和处理显示
• 支持800X600~1920x1200等电脑IP信号输入。
• 支持1024x768~4096x4096~10Kx10k等虚拟桌面IP信号输入。
• 支持不同分辨率的IP电脑流媒体信号以任意大小、任意位置、任意叠加方式多画面实时显示。
集成中控功能
• 对大屏进行信号开窗、关窗、窗口缩放、预案调用等控制功能。
• 具备远程开关机、及远程唤醒能力
系统高度稳定可靠
• DVP网络分布式处理器控制系统信号处理器采用高性能嵌入式设计,即插即用,系统可靠性高、整体功耗低、节能环保。
• DVP网络分布式处理器采用分布式计算架构,容错能力强,某一信号处理器故障只影响该路信号或单元显示,更换处理器不影响系统正常运行。
信号实时预览:
• 支持10路信号源实时预览,以便事先掌握信号内容,快速调用上屏显示。
视窗边框标题:
• 支持对任一视窗添加边框和标题,设置边框宽度和颜色,设置标题文字内容与显示位置。
显示预案管理:
• 可对显示布局进行预案设置、存储和调用,可设置多个显示预案自动定时执行。
• 支持远程网络控制,支持多级控制权限划分,支持大屏分区管理,支持多人同时控制。
• 支持通过网络更新软硬件功能,方便系统维护及功能升级。
技术特性
• 采用分布式管理,可以无限扩充,
• 支持标清图像的混合输出,分辨率可达1920x1200
• 支持IP视频流和IP电脑流信号同时解码显示
• 单屏支持4~16个D1解码层同时显示
• 单机支持4个DVI/VGAI输出
• 支持多种网络传输协议、多种码流的传输方式
• 全数字码流传输,不存在模拟转换和信号采集导致的图像质量问题
• 专利虚拟屏技术IP采集超高分服务器桌面,兼容Windows,UNIX各种应用程序,分辨率可达10kX10k.
• 支持字幕显示。
1.5、DVP网络分布式处理器系统技术指标:
DVP400HD-M技术规格 | |
输出接口 | DP |
通道数 | 4 |
最大输出分辨率 | 1920x1200 |
网络 | |
以太网 | 100/1000 M 以太网 |
接口 | 1*RJ-45 |
协议 | TCP/IP, UDP, RTP/RTCP |
IP地址 | 静态IP地址 |
视频解码 | |
码流 | MPEG-2/MPEG-4/H.264 |
支持分辨率 | 320x240,~1920x1200 |
解码输出 | 单屏支持4~16个D1输出 |
控制 | |
控制模式 | 中央集中式控制,C/S控制架构,支持远程控制 |
电气要求 | |
输入电压 | 110-240伏 50/60赫兹 |
频率 | 50/60 Hz |
功耗 | 250瓦 |
尺寸 | 495x425x89 |
符合的标准 | |
中国 | CCC认证 |
MTBF | >20000 小时 |
1.6、系统软件
DVP 网络分布式处理器系列边缘分布式器随机提供下列软件包,提供的软件包系统有加密狗保护,不能用于其他同类系统。
WES7嵌入式系统
COMBVIEW远程控制管理软件
1.7、产品型号定义
• DVP400HD-M(4输出高清分布式)
注:由于设备更新较快,具体交货以实物外观为准。
